新疆时时彩玩法:【新专利介绍】一种双层多功能电表检定设备

? 2018年07月12日 14:14 ? 次阅读

新疆25选7走势 www.ve66b.cn 创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种双层多功能电表检定设备。该专利由云南电网有限责任公司电力科学研究院申请,并于2018年2月6日获得授权公告。

内容说明

本发明涉及电能表检测技术领域,具体涉及一种双层多功能电表检定设备。

发明背景

电表在投入使用前需要进行多种检测,检定设备承担了其中的大部分任务,包括准确度要求试验、电气要求试验、通信功能试验、一致性试验、费控试验等。要对电表进行测试,首先需要自动接插线装置的探针与电表的相应端子可靠接触,为电表提供工作所需的电流电压环境。显然,检定设备中的自动接插线装置决定了该检定设备适用的电表种类。

现有技术中的检定设备多为单层,单层检定设备的缺点主要有以下三点:第一,可检测的电表种类少。电表的正确接驳是实现电表的各项检测的前提。由于接插线装置上载有的挂表座的结构、尺寸必须与电表相匹配,所以一种单层接插线装置只能完成一种电表的接驳。通过对称配置两种类型的单层接插线装置,单层检定设备最多可完成两种类型电表的检测。而电表有单相、三相、终端之分,每一大类中还有小类。显然,单层检定设备无法满足检表线系统的需求。

第二,空间利用率低。若要检测两种以上类别的电表,则需要配置多个单层检定设备。而检定设备的占地面积是检表线所有设备中最大的。

第三,成本高。双层检定设备与单层检定设备在标准件上配置是一样的,而并不是单层检定设备的两倍,与此同时,机加件的数量也有了一定程度的减少。

鉴于此,克服以上现有技术中的缺陷,提供一种新的电表检定设备成为本领域亟待解决的技术问题。

发明内容

本发明的目的在于针对现有技术的上述缺陷,提供一种电表检定设备。

【新专利介绍】一种双层多功能电表检定设备

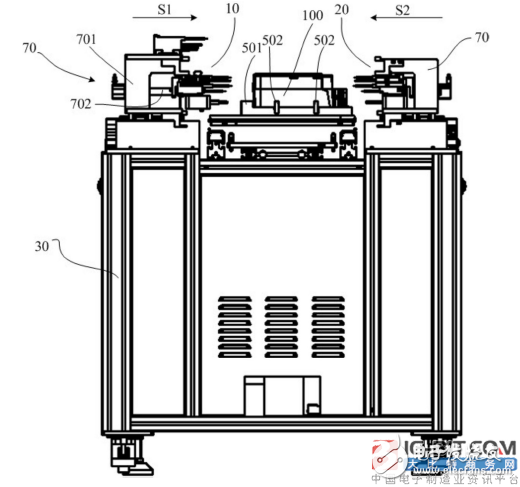

图为本发明电表检定设备的结构示意图。

本发明所采取的技术方案为:本发明提供了一种双层多功能电表检定设备,包括:支撑座;对称间隔设于支撑座的第一插接线装置和第二插接线装置,第一插接线装置包括第一探测部件、和用于支撑第一探测部件的第一固定部件,第一探针部件包括多个与电表的端子相对的探针,多个探针在第一固定部件上于竖直方向分层排列;第二插接线装置包括第二探测部件、和用于支撑第二探测部件的第二固定部件,第二探针部件包括多个与电表的端子相对的探针;用于夹持待检测电表的夹持机构;以及设于支撑座上用于支撑夹持机构并带动夹持机构在竖直方向移动以调节夹持机构高度的升降机构。

第一插接线装置和第二插接线装置均通过滑动机构设于支撑架上,滑动机构被构造为当驱动力作用于第一插接线装置或第二插接线装置时,第一插接线装置或第二插接线装置在其探针向电能表的端子靠近的方向上水平滑动?;拱ü潭ㄉ栌谥С偶苌系幕?、与滑轨滑动配合的滑块,滑块与第一插接线装置或第二插接线装置连接。该电表检定设备还包括两个分别向第一插接线装置和第二插接线装置施加驱动力的第一驱动机构。第一驱动机构为气缸,气缸包括设于支撑座上的气缸本体、和与第一插接线装置或第二插接线装置固定连接的活塞杆。升降机构包括设于支撑架的第一固定板、两个伸缩杆、位于第一固定板上方用于支撑夹持机构的第二固定板、第一气缸组件和第二气缸组件,第一固定板和第二固定板平行间隔设置,伸缩杆的两端分别设于第一固定板和第二固定板,第一气缸组件包括设于第一固定板下方的第一气缸本体和贯穿第一固定板向上延伸的第一活塞杆,第二气缸组件包括设于第二固定板下方的第二气缸本体和向下延伸的第二活塞杆,第一活塞杆的末端和第二活塞杆的末端连接。

伸缩杆包括顶端固定于第一固定板的伸缩外杆和套设于伸缩外杆内且顶端固定于第二固定板的伸缩内杆。第二固定板呈阶梯状,包括位于中间的高阶部和分别位于高阶部两端的两个低阶部,两个伸缩杆分别位于两个低阶部下方,第二气缸组件位于高阶部下方。第一固定部件包括多个垂直堆叠的固定块,其中,位于顶端的顶部固定块与顶部固定块相邻的固定块为滑动连接。该电表检定设备还包括一向第一插接线装置的顶部固定块施加驱动力的第二驱动机构。

本发明的电表检定设备包括第一插接线装置和第二插接线装置,在第一插接线装置中,多个探针在第一固定部件上于竖直方向分层排列,能够兼容更多类型的电能表,增加通用性。
